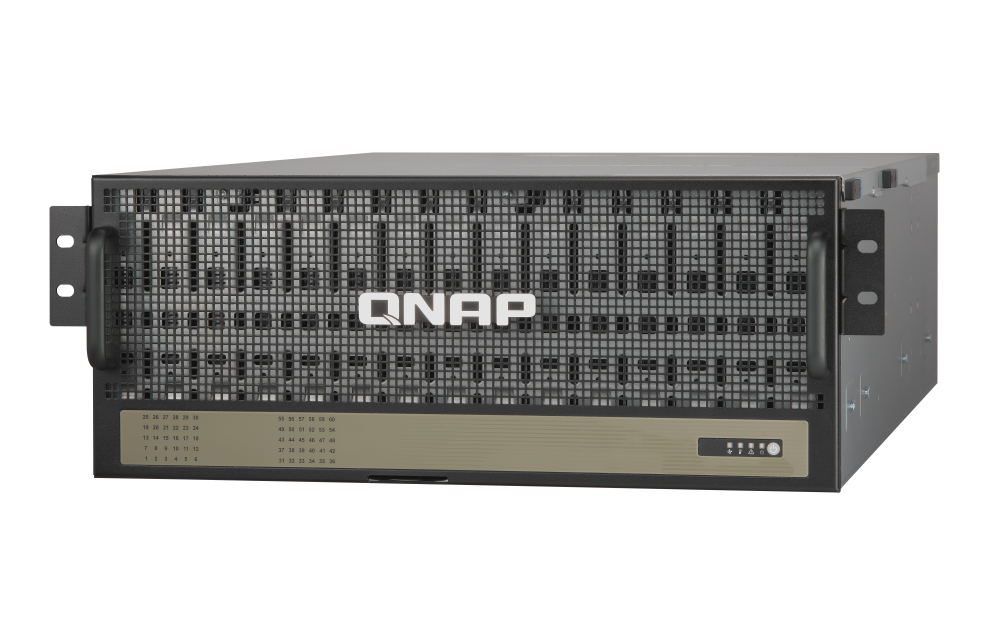

TL-R6020Sep-RP
Giải pháp bộ mở rộng SAS/SATA 4U 60 khay lên đến 1 PB dung lượng khả dụng trong một khung duy nhất
Thiết bị mở rộng lưu trữ TL-R6020Sep-RP sử dụng giao diện SAS/SATA, được thiết kế trong khung máy 4U mật độ cao với 60 khay ổ đĩa, là giải pháp mở rộng lưu trữ cấp độ petabyte lý tưởng cho các hệ thống NAS của QNAP.
Thiết bị được trang bị bốn cổng Mini-SAS HD (SFF-8644) tốc độ cao, hỗ trợ chuẩn truyền dữ liệu SAS 12Gbps và công nghệ Broadcom® SAS DataBolt™ giúp tối ưu hóa băng thông truyền tải.
Thiết kế dự phòng kép Mini-SAS (dual-path redundancy) đảm bảo hệ thống vẫn hoạt động ổn định ngay cả khi một cáp kết nối bị lỗi.
Ngoài ra, TL-R6020Sep-RP hỗ trợ kết nối chuỗi (daisy-chaining) lên tới bốn thiết bị, rất phù hợp cho các ứng dụng lưu trữ lạnh (cold storage) như lưu trữ video giám sát, dữ liệu lớn (big data) và hình ảnh đa phương tiện.
Dung lượng cấp độ Petabyte cho mỗi khung máy
Hỗ trợ tối đa 60 ổ cứng SAS/SATA có thể lắp đặt trong khung máy 4U nhỏ gọn, đạt dung lượng thực tế trên 1PB.
Lưu ý: Cần sử dụng ổ cứng 24TB (hoặc lớn hơn) và dung lượng khả dụng phụ thuộc vào cấu hình RAID.
Mở rộng đến 4 thiết bị với tổng cộng 240 ổ đĩa
Có thể mở rộng tối đa 4 thiết bị, nâng tổng số ổ cứng lên 240 ổ, cho phép mở rộng linh hoạt theo nhu cầu phát triển của doanh nghiệp để lưu trữ dữ liệu khổng lồ hoặc sao lưu tệp.
Cấu hình cổng kết nối linh hoạt
Bằng cách kích hoạt multipath hoặc gộp liên kết (link aggregation), quá trình truyền dữ liệu giữa NAS và thiết bị lưu trữ SAS trở nên nhanh hơn và ổn định hơn.
Hỗ trợ hệ thống QuTS hero
Sử dụng hệ thống tập tin ZFS, cung cấp cơ chế bảo vệ dữ liệu nhiều lớp cùng hàng loạt dịch vụ lưu trữ tiên tiến, bao gồm nén dữ liệu và loại bỏ trùng lặp theo thời gian thực, khai thác tối đa hiệu suất và dung lượng ở cấp độ Petabyte.
Tối ưu hóa băng thông với công nghệ DataBolt
Hỗ trợ công nghệ Broadcom® SAS DataBolt™, cho phép gộp hai luồng truyền 6Gb/s thành một luồng 12Gb/s, mang lại hiệu suất truyền dữ liệu SAS tốc độ cao và ổn định hơn.
Thiết kế tối ưu cho bảo trì và quản lý
Các quạt tản nhiệt khung và bộ nguồn đều hỗ trợ thay nóng (hot-swap), được tối ưu cho tủ rack sâu 1000mm trong các trung tâm dữ liệu.
Thiết bị được trang bị sẵn thanh trượt (rails) và bộ quản lý cáp tùy chọn, giúp lắp đặt và bảo trì dễ dàng.

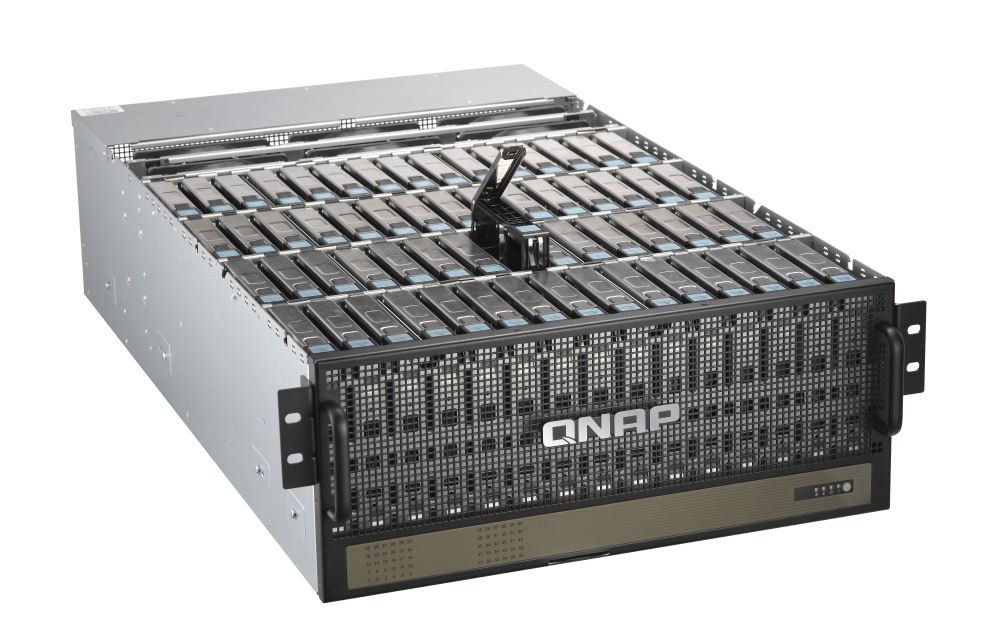

Thiết kế 4U với 60 ổ cứng
Thiết bị TL-R6020Sep-RP cung cấp 60 khay ổ cứng 3.5 inch SAS/SATA, mang lại dung lượng lưu trữ khổng lồ ở cấp độ petabyte chỉ trong một khung máy duy nhất.

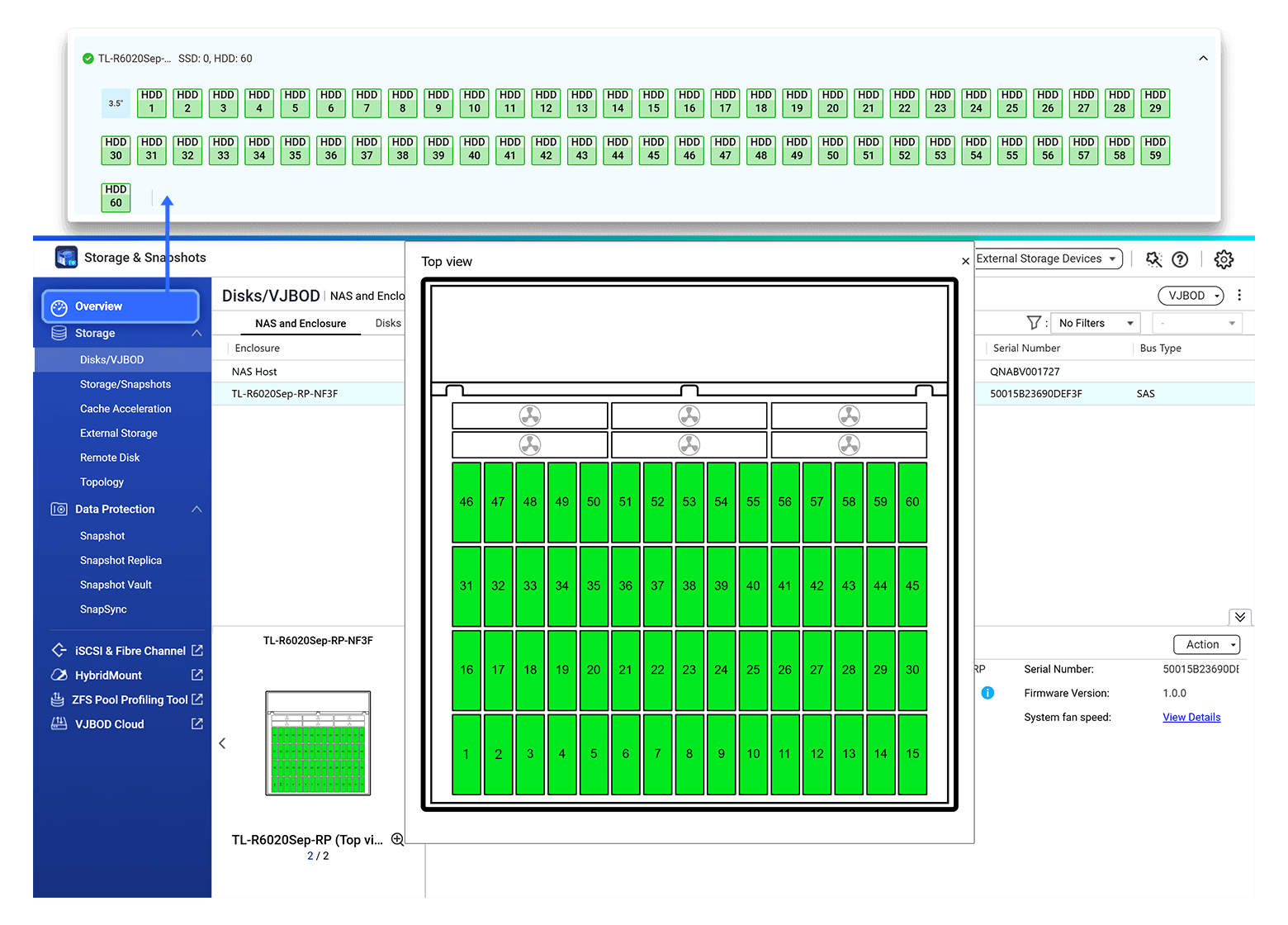

Các hệ thống QNAP NAS cho phép quản lý linh hoạt không gian lưu trữ của thiết bị mở rộng TL-R6020Sep-RP thông qua ứng dụng Storage & Snapshot Manager.

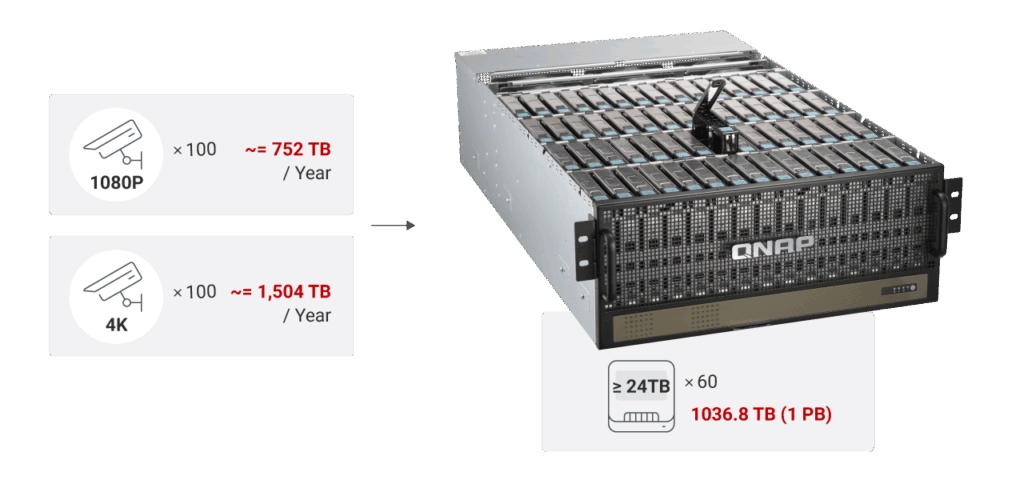

Thêm một khung máy có thể mở rộng dung lượng khả dụng lên cấp độ Petabyte
Thiết bị TL-R6020Sep-RP cung cấp dung lượng khả dụng lên đến 1PB chỉ trong một khung máy duy nhất, đáp ứng nhu cầu lưu trữ dữ liệu giám sát kỹ thuật số độ phân giải cao trong thời gian dài.
Tốc độ bit ước tính là 2Mbps cho video 1080P H.264 và 4Mbps cho video 4K H.265.
Dung lượng lưu trữ khả dụng được tính toán dựa trên 60 ổ cứng 24TB trong cấu hình RAID 60, với 10% dung lượng dành cho over-provisioning.
Chuỗi mở rộng linh hoạt lên đến 4 thiết bị JBOD – tăng dung lượng lưu trữ khả dụng tới 4PB

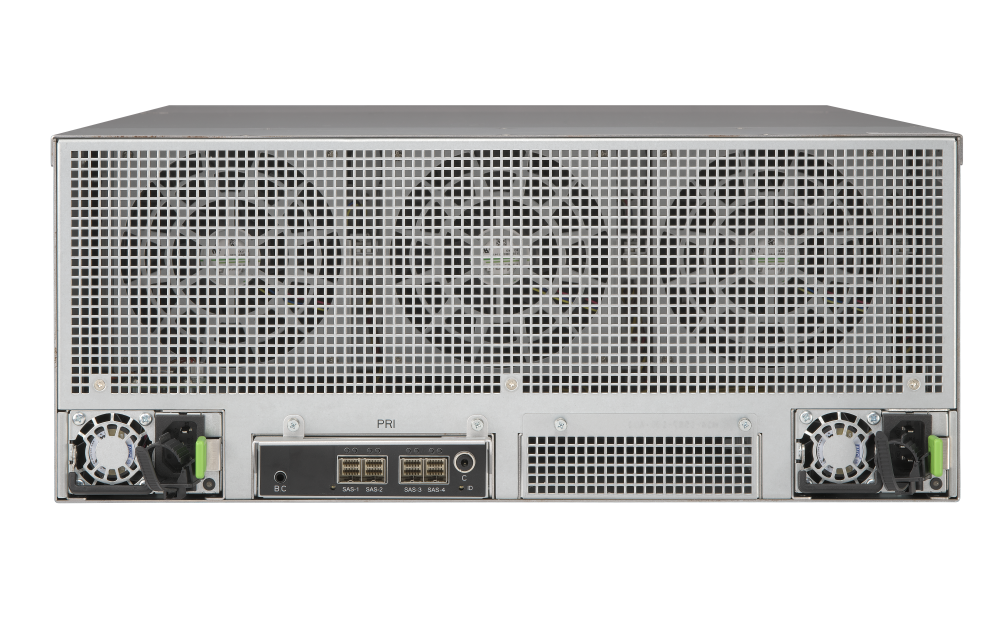

Thiết bị TL-R6020Sep-RP được trang bị bốn cổng SAS 3.0 SFF-8644 tốc độ 12Gb/s, cho phép kết nối trực tiếp với NAS chủ thông qua card mở rộng SAS.
Người dùng có thể kết nối chuỗi nối tiếp (daisy-chain) tối đa bốn thiết bị TL-R6020Sep-RP, mở rộng hệ thống NAS lên đến 240 ổ cứng, tương đương 4PB dung lượng lưu trữ.
Công nghệ dự phòng đa đường (multipath redundancy) được NAS hỗ trợ giúp truyền và truy cập dữ liệu mượt mà, duy trì hoạt động hệ thống liên tục không gián đoạn.

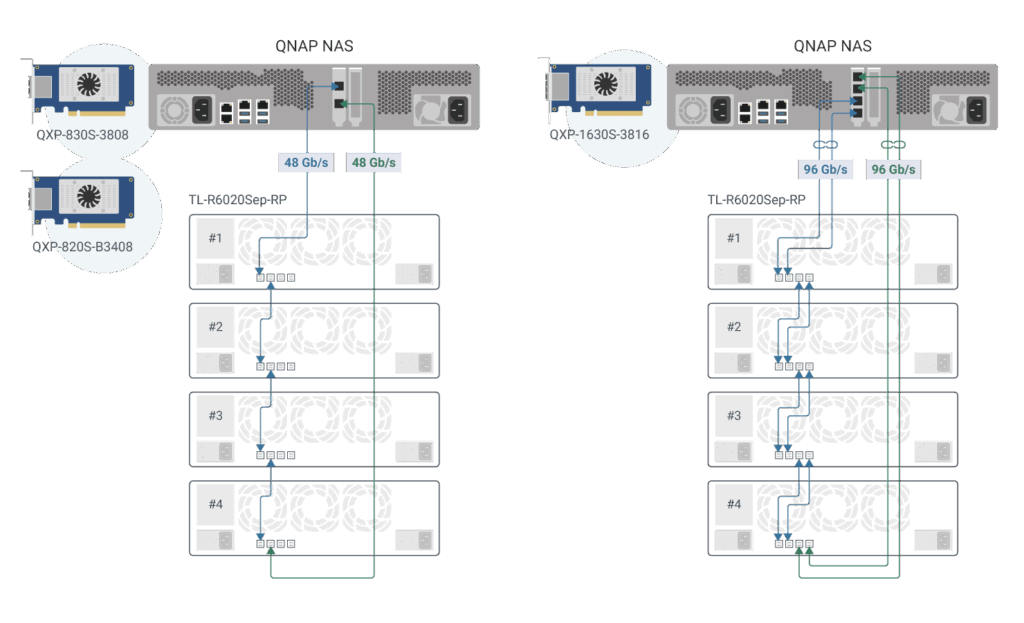

Phương pháp kết nối chuỗi JBOD đa dạng nâng cao hiệu suất tổng thể
Thiết bị TL-R6020Sep-RP không chỉ giới hạn trong việc kết nối chuỗi (daisy-chaining).
Bằng cách lắp thêm nhiều card mở rộng SAS trên NAS, bạn có thể phân chia các thiết bị TL-R6020Sep-RP ra nhiều đường kết nối độc lập, giúp tăng băng thông truyền dữ liệu và cải thiện hiệu năng tổng thể của hệ thống.
Ngoài ra, TL-R6020Sep-RP cũng có thể mở rộng từ các hệ thống QNAP TL SAS JBOD hiện có bằng cách bổ sung thêm hai thiết bị, giúp tăng dung lượng lưu trữ lên đến cấp độ Petabyte.

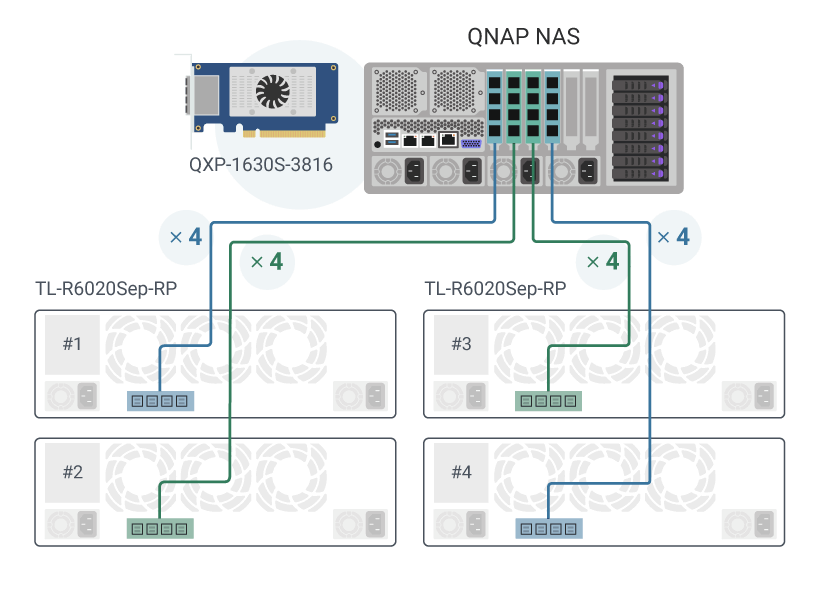

Cấu hình hiệu suất cao nhất

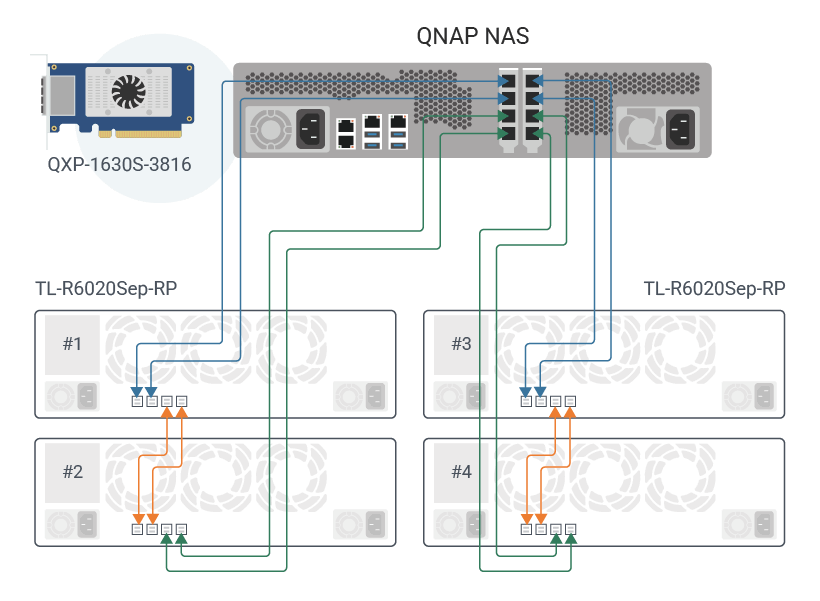

Chế độ hai chuỗi

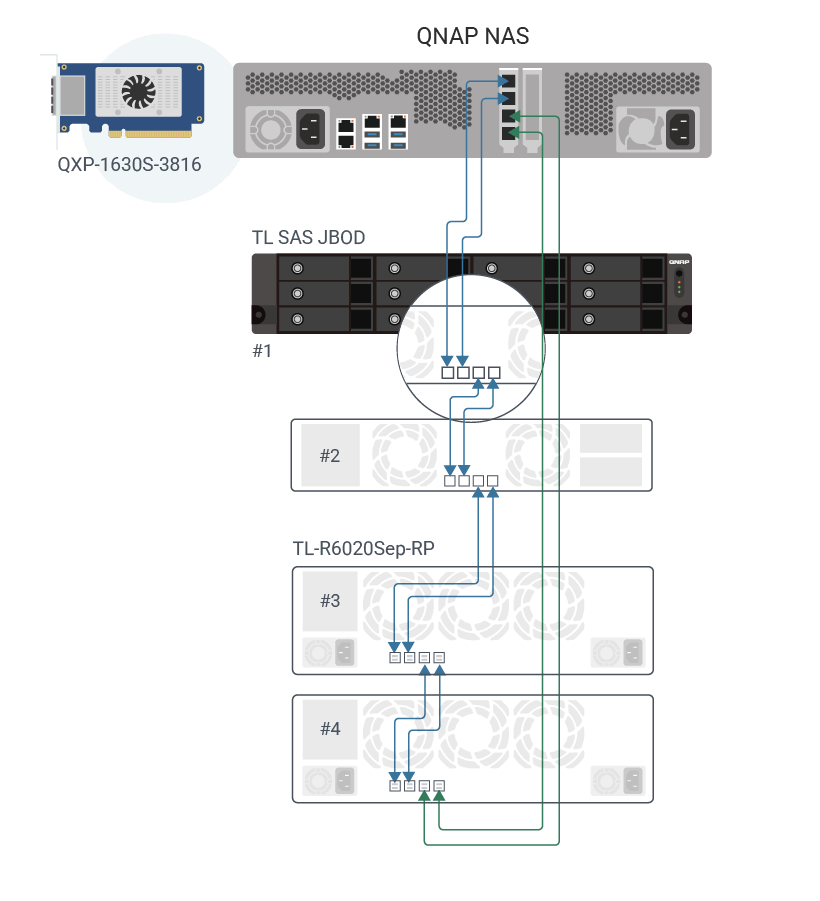

Mở rộng cho thiết bị TL SAS JBOD hiện hữu
Để mở rộng dung lượng của thiết bị TL SAS JBOD hiện hữu, người dùng có thể thêm tối đa hai thiết bị TL-R6020Sep-RP để lắp được thêm 120 ổ cứng.

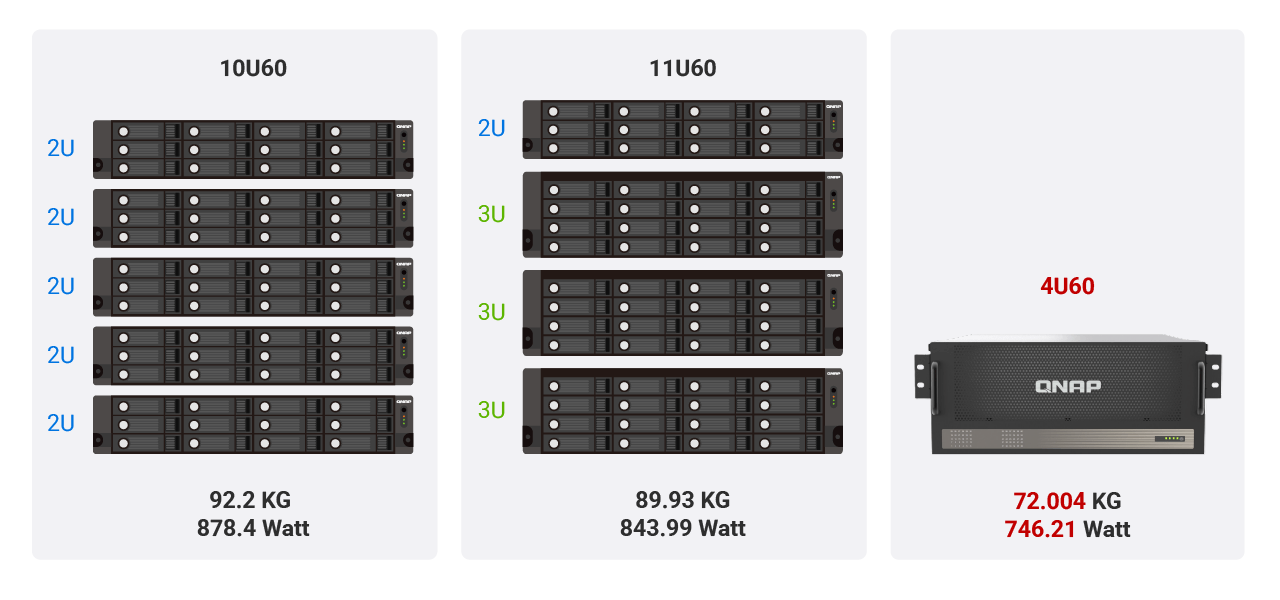

Hợp lý hóa không gian, giảm trọng lượng và mức tiêu thụ điện năng
Thiết bị TL-R6020Sep-RP không chỉ giới hạn trong việc kết nối chuỗi (daisy-chaining).
Bằng cách lắp thêm nhiều card mở rộng SAS trên NAS, bạn có thể phân chia các thiết bị TL-R6020Sep-RP ra nhiều đường kết nối độc lập, giúp tăng băng thông truyền dữ liệu và cải thiện hiệu năng tổng thể của hệ thống.
Ngoài ra, TL-R6020Sep-RP cũng có thể mở rộng từ các hệ thống QNAP TL SAS JBOD hiện có bằng cách bổ sung thêm hai thiết bị, giúp tăng dung lượng lưu trữ lên đến cấp độ Petabyte.
Với thiết kế 4U và 60 khay ổ cứng, TL-R6020Sep-RP giúp giảm đáng kể không gian tủ rack sử dụng, tiêu thụ điện năng và trọng lượng tổng thể của hệ thống.
Thiết bị được trang bị sẵn bộ ray trượt RAIL-H01 và có thể tùy chọn bộ quản lý cáp (cable management kit), giúp tận dụng không gian trống để sắp xếp dây dẫn gọn gàng, từ đó giảm chi phí bảo trì dài hạn và nâng cao hiệu quả quản lý hệ thống.

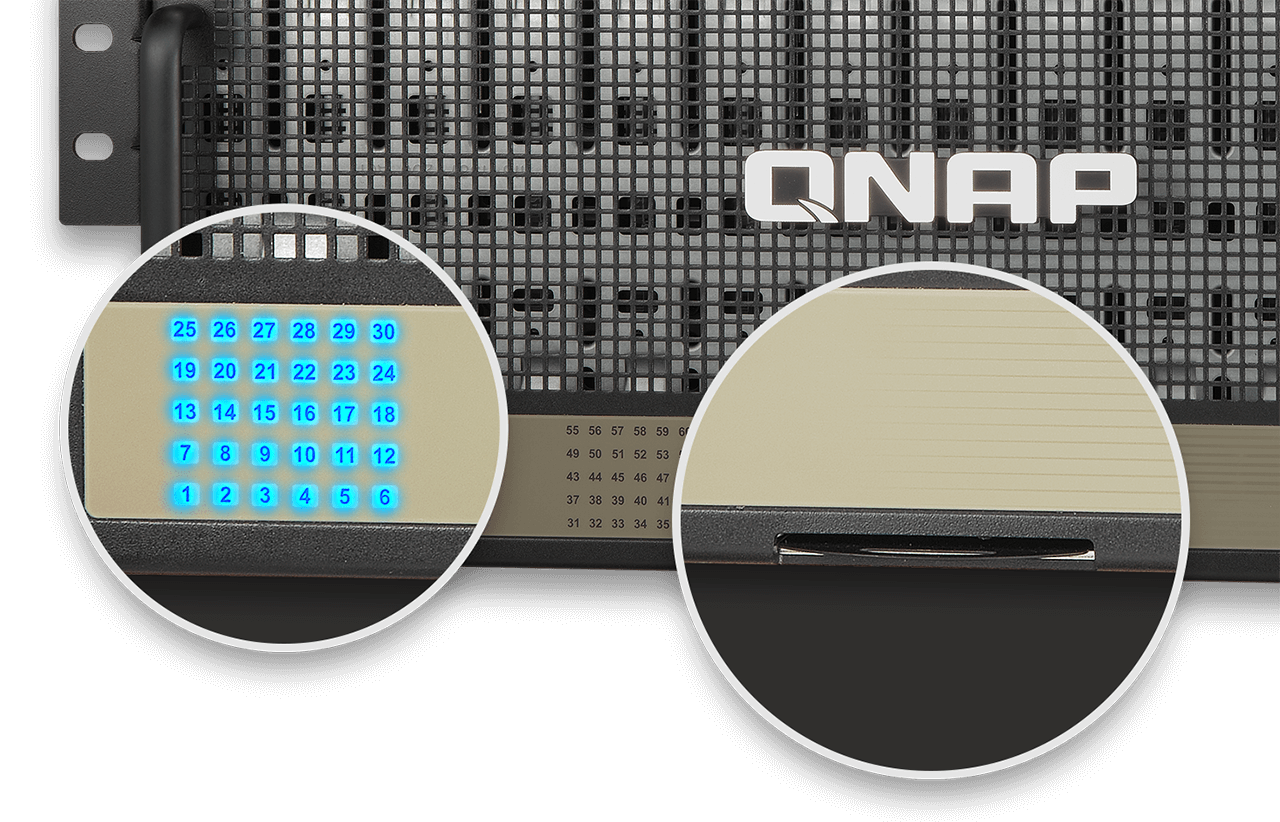

Giám sát từng ổ cứng với bản điều khiển phía trước
Thiết bị TL-R6020Sep-RP được trang bị 60 đèn báo trạng thái ổ cứng ngay trên mặt trước, giúp người dùng kiểm tra tình trạng từng ổ đĩa mà không cần tháo thiết bị khỏi tủ rack hay mở nắp trên để tiếp cận khay ổ đĩa.
Ngoài ra, thiết bị còn có nhãn kéo ra (pull-out label) có thể sử dụng như nhãn nhận dạng rack, giúp dễ dàng phân biệt và quản lý từng thiết bị TL-R6020Sep-RP trong hệ thống.

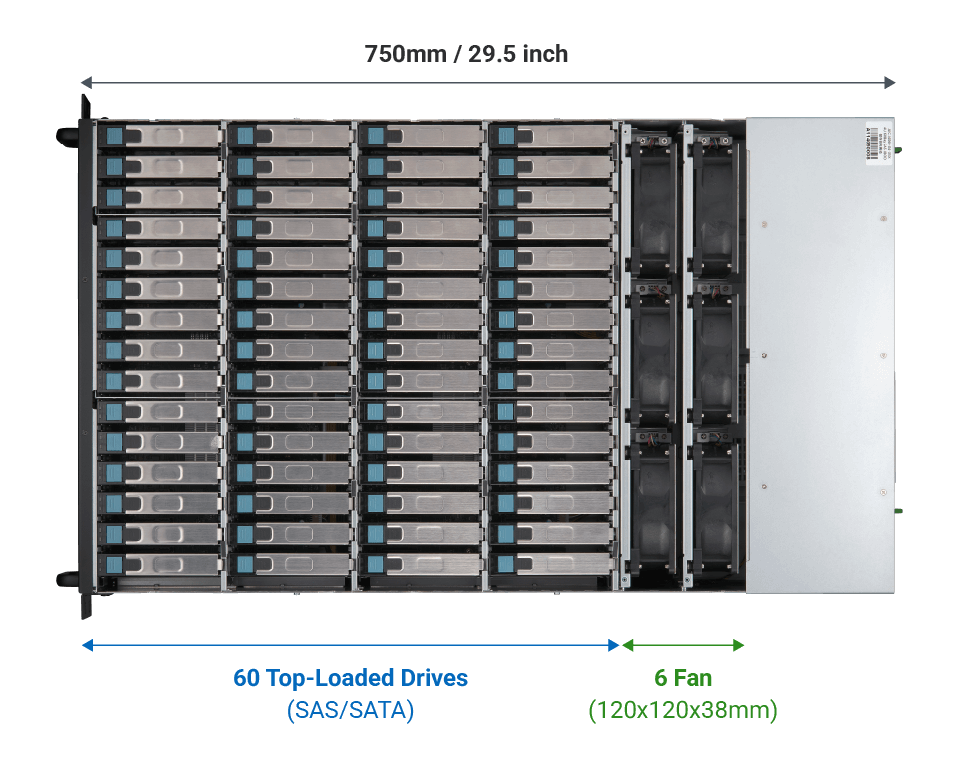

Thiết kế vật lý tối ưu, thuận tiện cho quản lý hệ thống và bảo trì

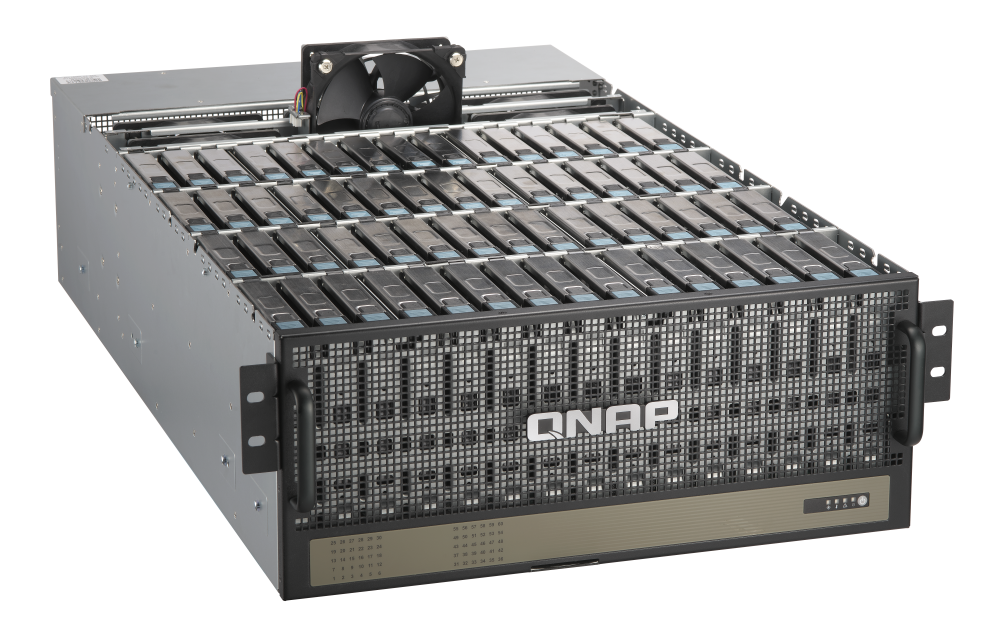

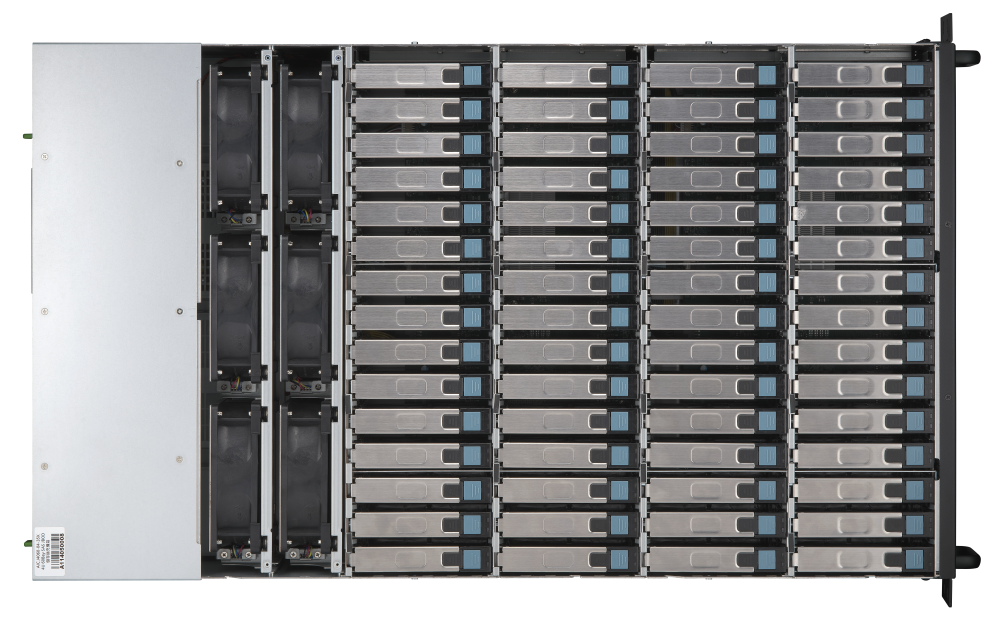

Thiết bị TL-R6020Sep-RP được thiết kế với khay ổ đĩa và quạt làm mát có thể thay thế dễ dàng, giúp quá trình bảo trì nhanh chóng và thuận tiện hơn.
Sáu quạt tản nhiệt kích thước 120mm × 120mm đảm bảo luồng không khí lưu thông tối ưu, giữ cho hệ thống hoạt động ổn định.
Với độ sâu khung máy chỉ 750mm, thiết bị dễ dàng lắp đặt trong các tủ rack có độ sâu lên tới 1 mét, giúp giảm độ phức tạp khi triển khai và tiết kiệm không gian trung tâm dữ liệu.
Hệ thống tệp ZFS của QuTS hero – lựa chọn hoàn hảo cho lưu trữ ở cấp độ Petabyte
Được xây dựng dựa trên hệ thống tệp ZFS, QuTS hero mang đến giải pháp lưu trữ có độ tin cậy cao.
Khi kết nối với các thiết bị mở rộng TL-R6020Sep-RP JBOD, dung lượng lưu trữ có thể mở rộng lên đến hàng petabyte, đáp ứng sự gia tăng bùng nổ của dữ liệu doanh nghiệp, đồng thời bảo vệ an toàn dữ liệu quan trọng.
ZFS được trang bị khả năng tự phục hồi dữ liệu (self-healing) để ngăn chặn lỗi dữ liệu tiềm ẩn, bằng cách kiểm tra mã checksum trên tất cả các khối dữ liệu và tự động sửa chữa các khối bị lỗi.
Nếu lỗi dữ liệu xảy ra do hỏng phần cứng (ví dụ đứt cáp), lỗi trình điều khiển hoặc lỗi metadata, trong lần đọc tiếp theo, ZFS sẽ phát hiện sai lệch checksum và tự động khôi phục dữ liệu.
Cơ chế này giúp đảm bảo tính toàn vẹn và độ chính xác của dữ liệu, là yếu tố thiết yếu đối với hệ thống lưu trữ ở quy mô Petabyte – nơi đòi hỏi độ tin cậy và khả năng phục hồi cực cao.
